THXY—00—00鉆塔型號說明

　　TH—制造廠代號　XY—00鉆機型號　—00部件順序號

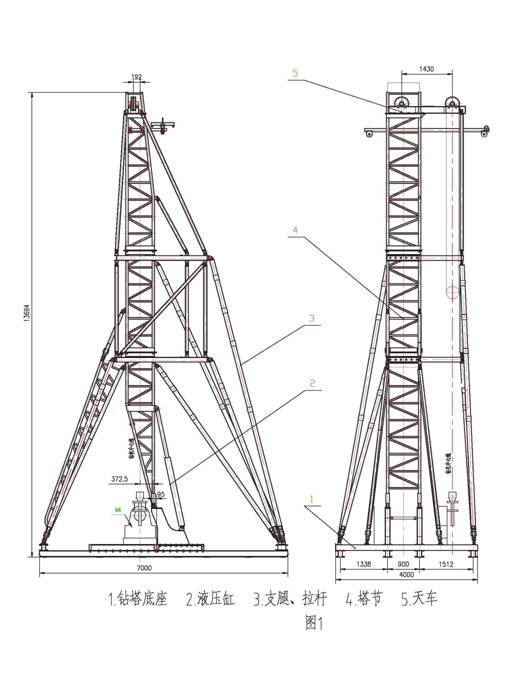

　　1、THXY—00—00型鉆塔組成部分及外形尺寸（見圖1）

　　THXY鉆塔主要由鉆塔底座、液壓缸、支腿、拉桿、塔節、 天車總成等部分組成。

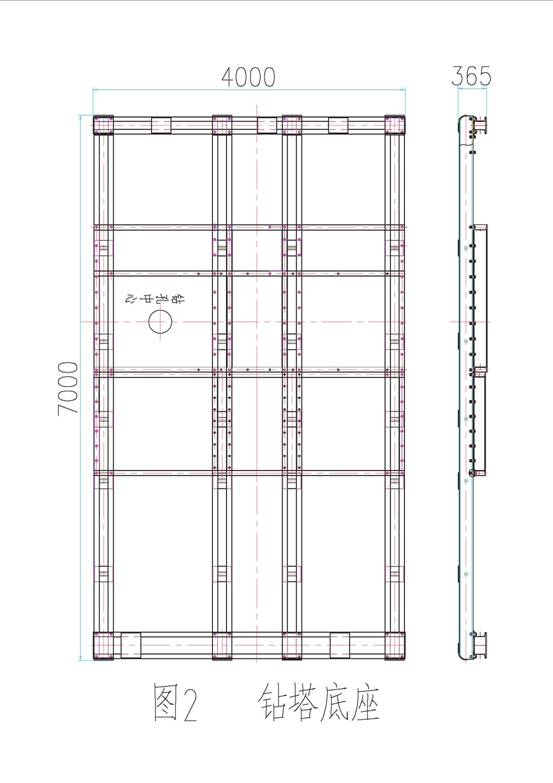

　　1.鉆塔底座：包括塔基枕、前后橫梁、鉆機座和塔節底座，各部件均為焊接結構，強度高，不易變形，部件間采用M20螺栓聯接，既方便了運輸也減輕了安裝勞動強度。（見圖2）
　　2.液壓缸：該設備配有兩臺液壓缸，活塞桿直徑φ70mm，活塞行程1600mm，壓力16MPa，能夠保證塔體升降自由、靈活。

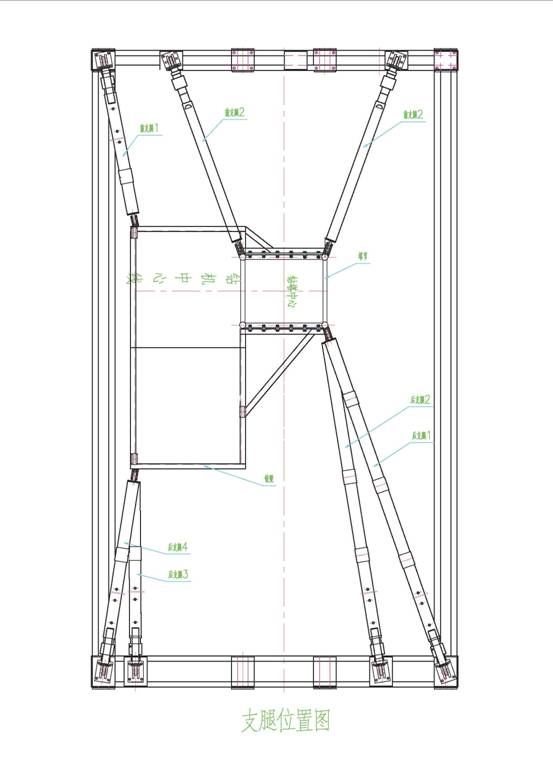

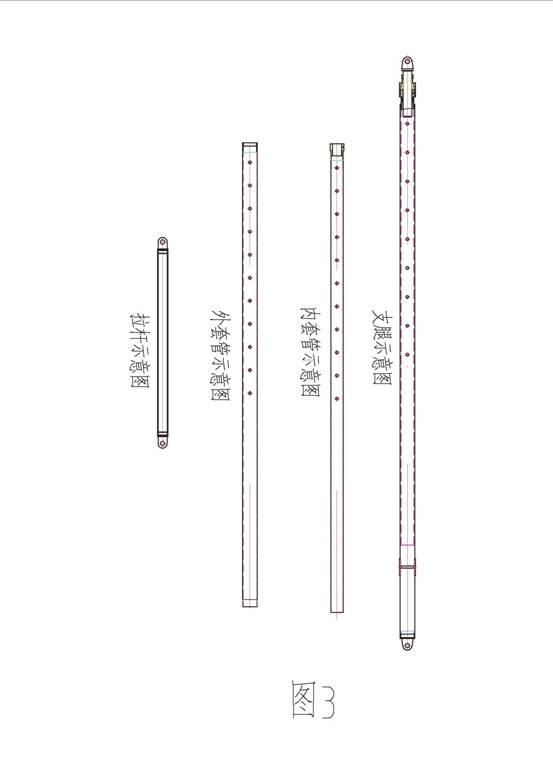

　　3.支腿、拉桿：支腿由調節螺桿、內管、外管、定位銷組成，內管長4000mm，可伸縮長度2500mm,有足夠的伸縮量可鉆任意角度孔，調整螺桿長500mm,可用作加長螺桿使用，又可調整支腿的拉力，有足夠的剛性保證塔體的穩定。（圖3）
　　4.塔節：塔體由三節組成，為焊接結構，每節間用法蘭、M20螺栓聯接，牢固可靠。塔節間具有互換性，可三節使用，亦可兩節使用。

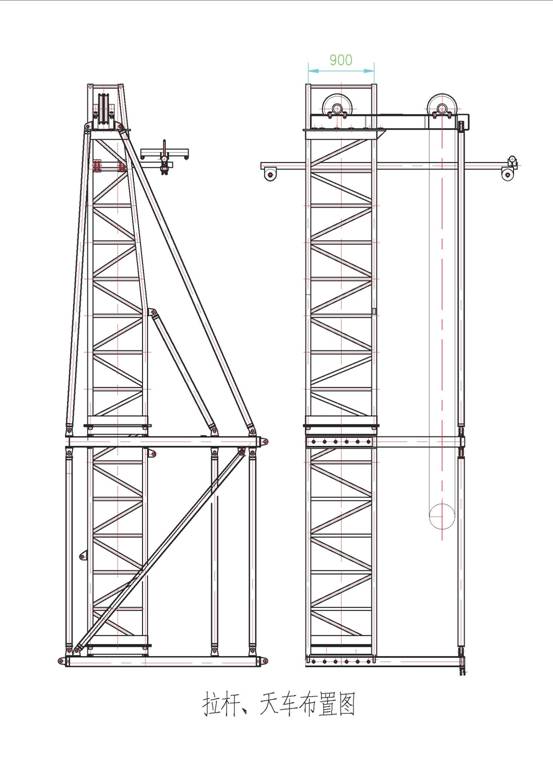

　　5.天車總成：天車總成有天車梁、單、雙滑輪組件，可調整距離，對中性好，承載能力大，完全能夠滿足工作需求。

　　2、THXY-00鉆塔的主要特點及適用環境

　　3、此塔結構適用各種型號鉆機，只需更換鉆機底座即可，一塔多用。

　　4、基本參數：塔高 13.694米，底座外形7米×4米,可鉆孔深不小于2000米，一次安裝可鉆45°至90°之間任意孔。天車額定負荷增加至25噸，工作負荷可達20噸。

　　5、安全、可靠，此塔整體安裝均在地面進行，無需攀高，避免了高空作業存在的隱患，確保人身安全。

　　6、塔座面積大，塔身質量重，整體穩定性好，適合于在各種地理環境中工作，尤其在低洼、泥濘地面更突顯其獨特的優越性。

此圖為黑龍江省蘿北縣工作現場

　　6、底座兩端采用弧面過渡，無需整體拆卸，只將塔架放下即可近距離移動，在平原地區、草原上得到了廣泛應用。減少了安裝時間，減輕了勞動強度，大大提高了工作效率。
　　7、結構簡單，便于安裝，連接處均采用高強螺栓聯接，所需工具單一，基本上沒有現場制作的零件，減少了安裝時間，非常適合野外作業
　　8、塔架起落用液壓缸控制，簡單實用，易操作。
　　9、經過幾年來的實踐證明，此塔性能良好，在黑龍江省有色地礦系統下屬各個地勘單位均已廣泛使用，并得到認可及好評。

　　1、THXY-00型鉆塔安裝步驟及注意事項

　　所有聯接部位均需預緊聯接螺栓，待位置確定后再擰緊聯接螺栓

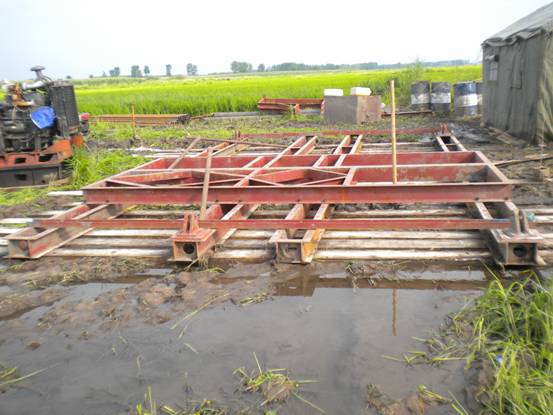

　　1、安裝鉆塔底座：底座安裝前地面應平整，用水平尺測量高低誤差小于10mm,須夯實基礎，如在松軟、洼地施工時，應視實際情況在底座下面鋪設木板或枕木，增大接觸面積，避免在工作時由于受力不均出現鉆塔傾斜現象。

確定鉆孔位置
　　擺放塔基枕，將塔基枕按大致設計距離排開，聯接前后橫梁，水平尺校平，測量高低誤差不大于10mm，測量對角線長度誤差不大于20mm。
　　安裝鉆機底座

　　1、安裝鉆機

　　1、聯接塔節底座、下節支撐座

　　2、聯接液壓缸：直接采用鉆機油箱為油缸液壓站，加入足夠的油量，正確聯接控制閥油路進出油口，空負荷伸縮油缸活塞桿，往復運動至缸內無空氣為止

　　3、安裝塔下節，液壓缸與塔下節聯接，保持下節水平或略高于水平面

　　4、依次聯接塔中節、塔上節，安裝時注意在塔節下面加墊板或用吊裝的方式擎起，保持塔三節成一線。

　　5、上、下依梁聯接，同時聯接天車總成，使天車滑輪中心與鉆機卷筒中心一致。

　　6、聯接拉桿、聯接后支腿上端，在鉆塔起升前將可聯接部位全部完成，詳細檢查各部是否符合使用條件，避免塔體豎起后再次攀高作業。

　　7、起升架體，一切準備就緒，開啟控制閥，勻速起升，在起升過程中嚴禁驟然停頓，否則容易損壞塔體，造成危險，在接近豎直時，應特別注意塔身不得超過90°，

　　8、聯接支腿下端、聯接另一端支腿。

　　9、調整支腿拉力，由專人統一調整各調節螺桿，無需過緊，力求各支腿拉力均勻。

　　10、最終檢查各部件，確定無誤后即可試車運行。

　　11、THXY-00-00型鉆塔維護與保養

　　12、天車軸要定期加潤滑油，保證轉動靈活。

　　13、安裝旋轉件時（如調整螺桿螺紋部分）應加入潤滑脂潤滑。

　　14、支腿定位銷軸應經常檢查，發現有彎曲過大或嚴重磨損須立即更換。

　　15、經常檢查各螺栓聯接部位，不允許有松動或脫落現象。

　　16、安裝、拆卸鉆塔時應避免過力扭轉，防止變形。

　　17、鉆塔放置不用時，加工表面應涂防銹油，非加工表面應除銹，涂防銹漆。
